产品说明
技术参数
1、工作电压：DC5V
2、工作频率：315MHZ\433MHZ（其它频率可定制）
3、工作电流：4-5MA
4、接收灵敏度：-100dBM
5、调制方式：调幅（OOK）
6、工作温度：-10℃~+70℃
1、工作电压：DC5V
2、工作频率：315MHZ\433MHZ（其它频率可定制）
3、工作电流：4-5MA
4、接收灵敏度：-100dBM
5、调制方式：调幅（OOK）
6、工作温度：-10℃~+70℃
7、产品尺寸：31*14*7MM

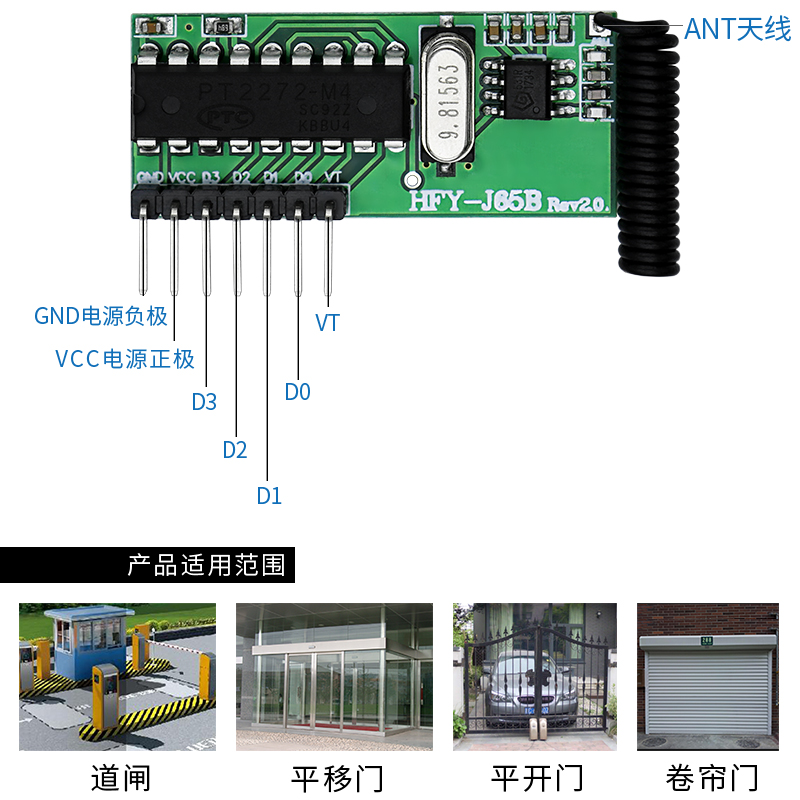

脚位说明
|
脚位 |
名称 |
功能定义 |
|
1 |
ANT |
接天线端 |
|
2 |
VCC |
电源正极 |
|
3 |
DATA |
TTL脉冲输出 |
|
4 |
DATA |
TTL脉冲输出 |
|
5 |
GND |
电源负极 |
注意事项
1、VCC电压要与模块工作电压一致，且要做好电源滤波。
2、天线对模块的接收效果影响很大，建议接1/4波长的天线，一般采用50欧姆单芯导线，天线长度315MHZ约为23CM ，433MHZ约为17CM。
3、使用时接收频率、解码方式及振荡电阻应与发射匹配。
4、应用场合：无线遥控、遥控玩具、电动门控制、防盗报警等。
